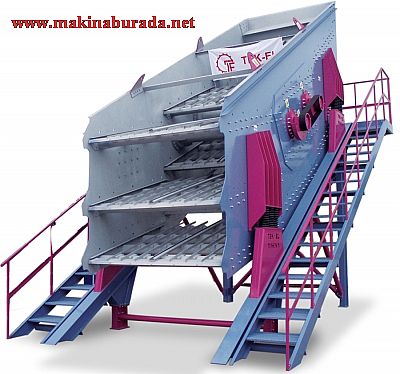

Konvansiyonel Titreşimli Elekler ürünü değişik ebatlı sınıflara ayırmak amacıyla yapılırlar. 1,2,3,4 katlı olarak imal edilirler.
Ayrı bir motor, direk yada kayış-kasnak sistemli, özel rulmanlar ile elek gövdesine yataklanmış eksantrik mil, milin her iki ucunda birer eksantrik ağırlık ile tahrik edilirler.
DAİRESEL titreşim yaparlar.
Titreşim gövdesi ağır hizmet tipi yeterli sayıda helezon yay ile ana şaseye oturtulur.
Elek katları arası, elek teli değişimini kolayca sağlayacak şekilde geniştir.

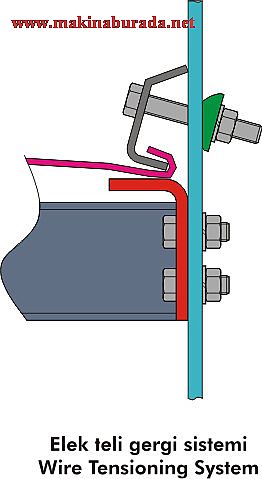

Tel gergi sistemi, tel değişimi en kısa sürede yapılabilecek şekilde projelendirilmiştir.

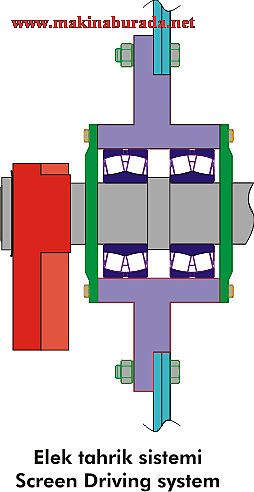

Elek tahrik sisteminde, ağır hizmet tipi oynak masuralı rulmanlar kullanılmıştır. Bu rulmanlar elekte meydana gelen ağır yükler için, özel imal edilmiştir. Elek ön oluğu gerektiğinde raylı yapılarak elek telinin çabuk değişimi sağlanır. Elek şasesindeki üç tarafı platform ise kolayca bakım olanağı sağlar.
TİP ANMA ÖLÇÜLERİ MOTOR GÜCÜ AĞIRLIK / WEIGHT
TYPE NOMINAL DIMENSIONS MOTOR POWER TEK KATLI
SINGLE DECK 2 KATLI
2 DECK 3 KATLI
3 DECK 4 KATLI
4 DECK
mm kw/rpm kg kg kg kg
ST10-30 1000×3000 5,5/1500 2000 2300 2735 3200
ST12-30 1200×3000 55/1500 2415 2965 3415
ST12-35 1200×3500 7,5/1500 – 3030 3315 3735
ST12-40 12000×4000 7,5/1500 – 4750 5050 5450
ST15-40 15000×4000 11/1500 – 5700 6500 6900
ST16-50 1600×5000 15/1500 – 6550 7900 8200
ST20-50 2000×5000 22/1500 – 8550 8850 11500
ST20-60 2000×6000 30/1500 – – 10620 12890
ST24-60 2400×6000 37/1500 – – 14405 15468
ST24-70 2400×7000 45/1500 – – 17000 19000
Bu elekler eliptik olarak titreşirler. Elipsin yönü eleğin arkasında öne doğru, eleğin önünde arkaya doğrudur. Eleğin arka tarafında malzeme hızı daha fazla, ön tarafında daha düşüktür. Bu şekilde üstten tahrikli eleklerde eleme verimi daha fazladır.
Tahrik gurubunun bağlandığı gurup ana elekgövdesine civatalı olarak bağlıdır. Eksantrik ağırlıkların bağlandığı kısa miller birbirine kardan şaft ile bağlıdır. Her bir yataklama gurubunda 2 adet özel elek rulmanı bulunur. 14 m2 den küçük eleklerde 2, daha büyük eleklerde 4 yataklama grubu vardır. (2 kardan şaft)
