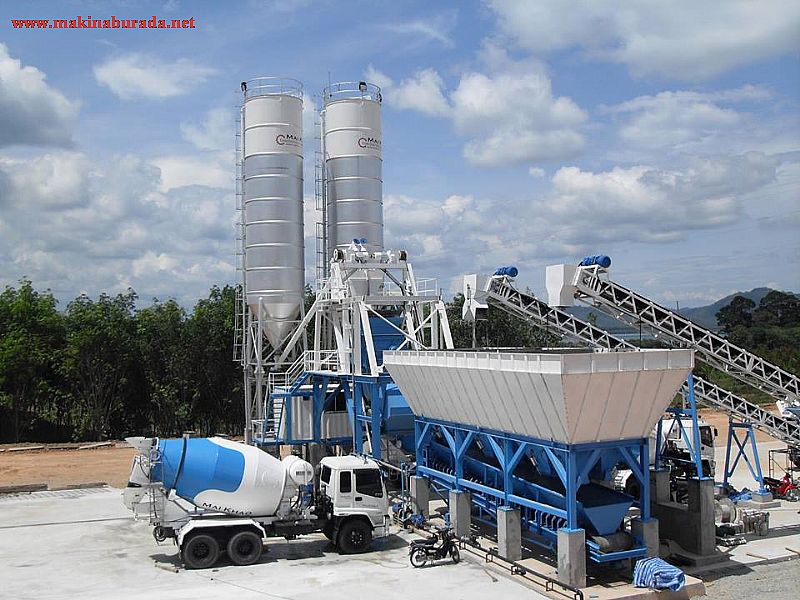

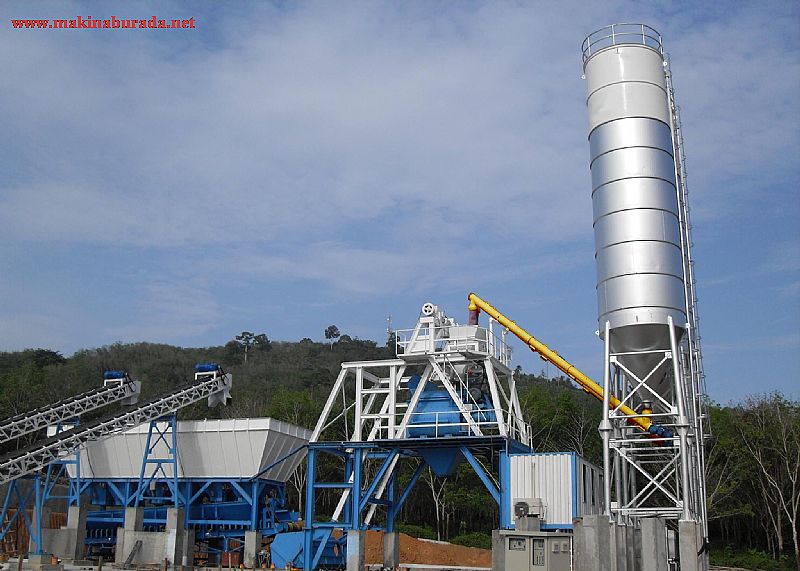

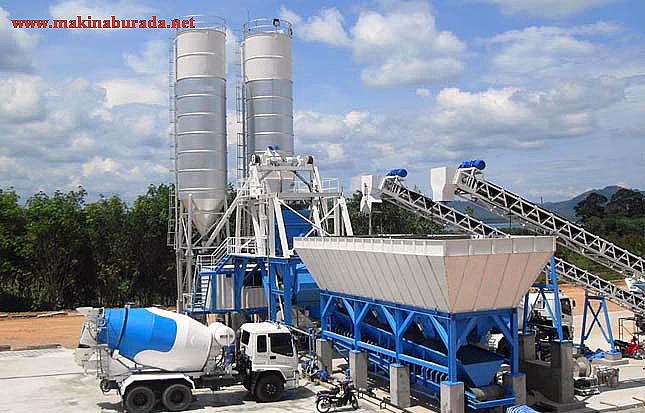

1 yıl garantili satılık 120m3 kompakt beton santrali
480.000,00 TL
08.03.2015
Sahibinden Satılık Sıfır 2015
İlanın yayınlanma süresi dolmuştur.
Mobil Beton Santralleri
Kapasite : 120 m3 Kompakt Beton Santrali
Tip : Kompakt Beton Santrali
NO Ürün Açıklaması Miktar Birim Fiyat Toplam Fiyat
1 3 m3 Twin Şaft Mikser Karıştırıcı 1
AGREGA STOK BUNKERİ
4 x 30 m3 kapasiteye sahiptir.
Malzeme: St 37 – 5 mm
Her gözde pnömatik kontrollü iki adet kapak mevcuttur.
Kum bölmesinde akışkanlığı arttırıcı 0,37 Kw vibromotor bulunur.
AGREGA TARTI KANTARI:
Kapasite: 6.600 kg
Malzeme: St 37 – 5 mm
Vibromotor: 0.37 Kw – 1 Adet
Loadcell: 4 x 2000 kg
AGREGA TARTI BANDI
Ebatlar: 800 x 12.320 mm
Şasi Malzemesi: NPU 140 mm
Motor: 5.5 Kw – Redüktör ile akuple
Bant Lastiği : 4 Kat kort bezli –
10 mm kalınlığında Ereğli markadan imal edilmektedi
Twin Şaft Mikser Karıştırıcı
Yatay Çift Milli (Twin Shaft ) Mikser
Tip : 4500 / 3000
Yükleme Kapasitesi : 3000 lt.
Sıkıştırılmış Beton Kapasitesi: 3000lt
Motor Redüktör Gücü : 2 x 55 kW / Bonfiglioli
Boşaltma Kapak Sayısı : 2 adet
Merkezi Yağlama markası : merkezi otomatik
Mikser Taban Aşınmazları : 15 mm HARDOX 500
Mikser İç duvarlar (aşınma plakası ) : 15 mm HARDOX 500
Mikser karıştırıcı kol malzemeleri : Ni¬hard özel sert döküm
Mikser karıştırıcı kol malzemeleri : Ni¬hard özel sert döküm
Mikser boşaltım Sistemi : Pnömatik
ÇİMENTO KANTARI:
Kapasite: 1.750 kg
Malzeme: St 37 – 4 mm
WAM Marka pnömatik aktüatörlü klape mevcuttur
Loadcell : 3 x 1000 kg
SU KANTARI:
Kapasite: 1.000 kg
Malzeme: St 37 – 4 mm
Loadcell : 1 x 1000 kg
KATKI KANTARI:
40 lt kapasiteli ve klape mevcuttur.
Loadcell ile tartılmaktadır.
1 inch katkı pompası mevcuttur.
ÇİMENTO HELEZONU :
Adet: 1
Ebat : 219 x 7500 mm
HAVA KOMPRESÖRÜ:
Pnömatik Sistem 300 lt sıkıştırılmış hava hacmine sahip, iki kafalı 4 kW motorlu
kompresörle çalışmaktadır.
Tesisat elemanları boru ve hortumlarla yapılmaktadır.
Panmikser boşalması hariç(hidrolik), diğer sistemler pnomatik pistonlarla çalışır.
KUMANDA SİSTEMİ:
Kumanda, bilgisayar kontrollüdür.
Saatte 120 m3 betona, agrega, çimento, su ve katkı maddesini ağırlık ölçerek dozlayıp karıştırarak
transmiksere yükleyecek şekilde tasarlanmıştır.
Ağırlık ölçümü tamamen otomatiktir.
Kullanılan loadceller anma yükünün %100 fazlasına dayanabilir.
+/- 0.002 hassasiyette çalışır.
Otomatik çalışma tamamen bilgisayar kontrolündedir.
Her safhası aynı anda monitörden izlenebilir.
MCC panolarımızda Telemecanique şaft malzemesi kullanılır.
Güç gereksinimine göre elektrik projesi hazırlanır.
Panolarımız 1.5 mm DKP saçtan, pano kapakları 2 mm saçtan, elektrostatik boyalı,
IP 54 sınıfı korumalı, montaj saçları elektro galvanizdir.
Otomasyon sisteminin kullanımı için bir adet bilgisayar ve proje gereksinimine göre bir adet
mimik diyagram hazırlanarak MCC panosu ile tam uyumlu çalışması sağlanır.
Sistem tam otomatik ve el ile çalıştırılabilir.
Tam otomatik çalışma için bilgisayar olmaması durumunda dahi mimik diyagram ile sağlanır.
Bilgisayarda kullanılacak olan beton programında reçete, müşteri ve araç bilgileri birer kart
olarak açılır ve veri tabanında depolanır.
Üretim esnasında tek tek tekrardan girmek yerine var olan veri tabanında istenilen bilgiler ve
üretilecek miktar belirtilerek MCC panosundaki PLC ’ye iletilir.
Kullanıcıya sadece işleri başlatmak kalır
Üretim sonrasında ekrana gelen bilgi ekranında üretim ile ilgili alınan miktarlar ve bilgiler yer alır.
Bu ekranda irsaliye çıktısı alınabileceği gibi yapılan üretim ile ilgili ayrıntılı rapor da alınabilir.
Program çalışması esnasında veri tabanı içerisinde günlük tutar.
Her üretimi tek tek saklar ve saklanan bu bilgilerin silinmesine izin vermez.
Bu kısımdan istenen tarihte veya iki tarih arasında gerçekleşen bilgiler raporlanabilir.
Gerektiğinde istenilen tarih içerisinde müşteri adı ve numarasına göre veya üretilen reçeteye
göre ya da üretimde kullanılan araçlara göre günlük süzülerek
sadece onlara ait bilgiler listelenebilir.
Aynı şekilde toplam hesaplardan belirtilen gün içerisinde müşteri ve formül olarak süzülerek ve
de miktarlar toplanarak rapor alınabilir.
Program içerisinde üretim ile ilgili Parametreler bölümü bulunmaktadır.
İçerisinde alınacak olan malzemelerin kesme değerleri, boş miktarları ve karıştırma
süreleri yer alır.
Bunlar kullanılarak yapılan üretimin daha hatasız ve hızlı tartım yapması sağlanır ve istenilen
ürünün istenilen özelliklerde tam karışması sağlanır.
Santral Genel Toplamı EURO 175.000
TESLİM YERİ
Torbalı, Fabrika. İmalatlar Fabrikamızda aracınız üzerinde teslim edilir. Nakliye ve nakliye sigortası
firmanıza aittir.
TESLİM MÜDDETİ
Sipariş tarihi itibariyle 4 – 6 hafta.
GEÇERLİLİK SÜRESİ
Teklif tarihi itibariyle 20 gün.
ÖDEME
Kesin siparişte %50 peşin, kalan %50 bakiye mal tesliminde alınacaktır.
GARANTİ
Santralle beraber verilen işletme ve bakım talimatlarına tam olarak uymak kaydı ile normal süre içinde
aşınan sarf malzemeleri, elektrik motor ve elektrik ekipmanları dışında tesis 12 ay müddetle malzeme
ve işçilik hatalarına karşı fabrika garantisi altındadır.
MONTAJ
Montaj DEMİRSTAR yetkili elemanları tarafından yapılacaktır. Montaj süresi yaklaşık 1 haftadır.
TEKLİF HARİCİ HUSUSLAR
DemirStar Makine’ nın vereceği yerleşim planına göre alt yapının hazırlanması,
Enerji ve suyun tesise kadar getirilmesi,
Yardımcı işgücü,
Montaj için gerekli tüm araçlar ve mobil vinç,
Tüm inşaat ve hafriyat işleri,
Tesis alanına ekipmanların boşaltılması,
İlk dolum için yağ ve gresler,
Montaj süresince ürünlerin güvenliği,
Teklifimizde yer almayan diğer tüm ürünler.
NOT
Fiyatlara KDV dâhil edilmemiştir.
DemirStar Makina’ nın, bu teklifte belirtilen teknik özelliklerde değişiklik yapma hakkı saklıdır.
DemirStar Makina’ nın izni olmadan bu bilgilerin tümü veya bir bölümü başkalarına aktarılamaz veya alıcı bunları başka bir amaç için kullanamaz.
Kapasite : 120 m3 Kompakt Beton Santrali
Tip : Kompakt Beton Santrali
NO Ürün Açıklaması Miktar Birim Fiyat Toplam Fiyat
1 3 m3 Twin Şaft Mikser Karıştırıcı 1
AGREGA STOK BUNKERİ
4 x 30 m3 kapasiteye sahiptir.
Malzeme: St 37 – 5 mm
Her gözde pnömatik kontrollü iki adet kapak mevcuttur.
Kum bölmesinde akışkanlığı arttırıcı 0,37 Kw vibromotor bulunur.
AGREGA TARTI KANTARI:
Kapasite: 6.600 kg
Malzeme: St 37 – 5 mm
Vibromotor: 0.37 Kw – 1 Adet
Loadcell: 4 x 2000 kg
AGREGA TARTI BANDI
Ebatlar: 800 x 12.320 mm
Şasi Malzemesi: NPU 140 mm
Motor: 5.5 Kw – Redüktör ile akuple
Bant Lastiği : 4 Kat kort bezli –
10 mm kalınlığında Ereğli markadan imal edilmektedi
Twin Şaft Mikser Karıştırıcı
Yatay Çift Milli (Twin Shaft ) Mikser
Tip : 4500 / 3000
Yükleme Kapasitesi : 3000 lt.
Sıkıştırılmış Beton Kapasitesi: 3000lt
Motor Redüktör Gücü : 2 x 55 kW / Bonfiglioli
Boşaltma Kapak Sayısı : 2 adet
Merkezi Yağlama markası : merkezi otomatik
Mikser Taban Aşınmazları : 15 mm HARDOX 500
Mikser İç duvarlar (aşınma plakası ) : 15 mm HARDOX 500
Mikser karıştırıcı kol malzemeleri : Ni¬hard özel sert döküm
Mikser karıştırıcı kol malzemeleri : Ni¬hard özel sert döküm
Mikser boşaltım Sistemi : Pnömatik
ÇİMENTO KANTARI:
Kapasite: 1.750 kg
Malzeme: St 37 – 4 mm
WAM Marka pnömatik aktüatörlü klape mevcuttur
Loadcell : 3 x 1000 kg
SU KANTARI:
Kapasite: 1.000 kg
Malzeme: St 37 – 4 mm
Loadcell : 1 x 1000 kg
KATKI KANTARI:
40 lt kapasiteli ve klape mevcuttur.
Loadcell ile tartılmaktadır.
1 inch katkı pompası mevcuttur.
ÇİMENTO HELEZONU :
Adet: 1
Ebat : 219 x 7500 mm
HAVA KOMPRESÖRÜ:
Pnömatik Sistem 300 lt sıkıştırılmış hava hacmine sahip, iki kafalı 4 kW motorlu
kompresörle çalışmaktadır.
Tesisat elemanları boru ve hortumlarla yapılmaktadır.
Panmikser boşalması hariç(hidrolik), diğer sistemler pnomatik pistonlarla çalışır.
KUMANDA SİSTEMİ:
Kumanda, bilgisayar kontrollüdür.
Saatte 120 m3 betona, agrega, çimento, su ve katkı maddesini ağırlık ölçerek dozlayıp karıştırarak
transmiksere yükleyecek şekilde tasarlanmıştır.
Ağırlık ölçümü tamamen otomatiktir.
Kullanılan loadceller anma yükünün %100 fazlasına dayanabilir.
+/- 0.002 hassasiyette çalışır.
Otomatik çalışma tamamen bilgisayar kontrolündedir.
Her safhası aynı anda monitörden izlenebilir.
MCC panolarımızda Telemecanique şaft malzemesi kullanılır.
Güç gereksinimine göre elektrik projesi hazırlanır.
Panolarımız 1.5 mm DKP saçtan, pano kapakları 2 mm saçtan, elektrostatik boyalı,
IP 54 sınıfı korumalı, montaj saçları elektro galvanizdir.
Otomasyon sisteminin kullanımı için bir adet bilgisayar ve proje gereksinimine göre bir adet
mimik diyagram hazırlanarak MCC panosu ile tam uyumlu çalışması sağlanır.
Sistem tam otomatik ve el ile çalıştırılabilir.
Tam otomatik çalışma için bilgisayar olmaması durumunda dahi mimik diyagram ile sağlanır.
Bilgisayarda kullanılacak olan beton programında reçete, müşteri ve araç bilgileri birer kart
olarak açılır ve veri tabanında depolanır.
Üretim esnasında tek tek tekrardan girmek yerine var olan veri tabanında istenilen bilgiler ve
üretilecek miktar belirtilerek MCC panosundaki PLC ’ye iletilir.
Kullanıcıya sadece işleri başlatmak kalır
Üretim sonrasında ekrana gelen bilgi ekranında üretim ile ilgili alınan miktarlar ve bilgiler yer alır.
Bu ekranda irsaliye çıktısı alınabileceği gibi yapılan üretim ile ilgili ayrıntılı rapor da alınabilir.
Program çalışması esnasında veri tabanı içerisinde günlük tutar.
Her üretimi tek tek saklar ve saklanan bu bilgilerin silinmesine izin vermez.
Bu kısımdan istenen tarihte veya iki tarih arasında gerçekleşen bilgiler raporlanabilir.
Gerektiğinde istenilen tarih içerisinde müşteri adı ve numarasına göre veya üretilen reçeteye
göre ya da üretimde kullanılan araçlara göre günlük süzülerek
sadece onlara ait bilgiler listelenebilir.
Aynı şekilde toplam hesaplardan belirtilen gün içerisinde müşteri ve formül olarak süzülerek ve
de miktarlar toplanarak rapor alınabilir.
Program içerisinde üretim ile ilgili Parametreler bölümü bulunmaktadır.
İçerisinde alınacak olan malzemelerin kesme değerleri, boş miktarları ve karıştırma
süreleri yer alır.
Bunlar kullanılarak yapılan üretimin daha hatasız ve hızlı tartım yapması sağlanır ve istenilen
ürünün istenilen özelliklerde tam karışması sağlanır.
Santral Genel Toplamı EURO 175.000
TESLİM YERİ
Torbalı, Fabrika. İmalatlar Fabrikamızda aracınız üzerinde teslim edilir. Nakliye ve nakliye sigortası
firmanıza aittir.
TESLİM MÜDDETİ
Sipariş tarihi itibariyle 4 – 6 hafta.
GEÇERLİLİK SÜRESİ
Teklif tarihi itibariyle 20 gün.
ÖDEME
Kesin siparişte %50 peşin, kalan %50 bakiye mal tesliminde alınacaktır.
GARANTİ
Santralle beraber verilen işletme ve bakım talimatlarına tam olarak uymak kaydı ile normal süre içinde
aşınan sarf malzemeleri, elektrik motor ve elektrik ekipmanları dışında tesis 12 ay müddetle malzeme
ve işçilik hatalarına karşı fabrika garantisi altındadır.
MONTAJ
Montaj DEMİRSTAR yetkili elemanları tarafından yapılacaktır. Montaj süresi yaklaşık 1 haftadır.
TEKLİF HARİCİ HUSUSLAR
DemirStar Makine’ nın vereceği yerleşim planına göre alt yapının hazırlanması,
Enerji ve suyun tesise kadar getirilmesi,
Yardımcı işgücü,
Montaj için gerekli tüm araçlar ve mobil vinç,
Tüm inşaat ve hafriyat işleri,
Tesis alanına ekipmanların boşaltılması,
İlk dolum için yağ ve gresler,
Montaj süresince ürünlerin güvenliği,
Teklifimizde yer almayan diğer tüm ürünler.
NOT
Fiyatlara KDV dâhil edilmemiştir.
DemirStar Makina’ nın, bu teklifte belirtilen teknik özelliklerde değişiklik yapma hakkı saklıdır.
DemirStar Makina’ nın izni olmadan bu bilgilerin tümü veya bir bölümü başkalarına aktarılamaz veya alıcı bunları başka bir amaç için kullanamaz.
...
Erdal Bozkurt
